SCADE Nuclear Steam Boiler

Применение контроля ядерного парового котла

Применение ядерного парового контроля котла иллюстрирует, в образовательных целях, как концепции тактильной интерактивности вносятся в центр управления атомной электростанцией с помощью реалистичной панели управления паровым котлом. Приложение управления ядерным паровым котлом было автоматически создано от Scade Suite® и Scade Display®.

Контроллер парового котла-это программная программа, которая служит для управления уровнем воды в паровой бойлере по атомной электростанции. Важно, чтобы программа работала правильно, потому что количество воды, присутствующей, когда пастовой лук работает, не должно быть ни слишком низким, ни слишком высоким; В противном случае паровая купальница или турбина, сидящая перед ней, могут серьезно повлиять.

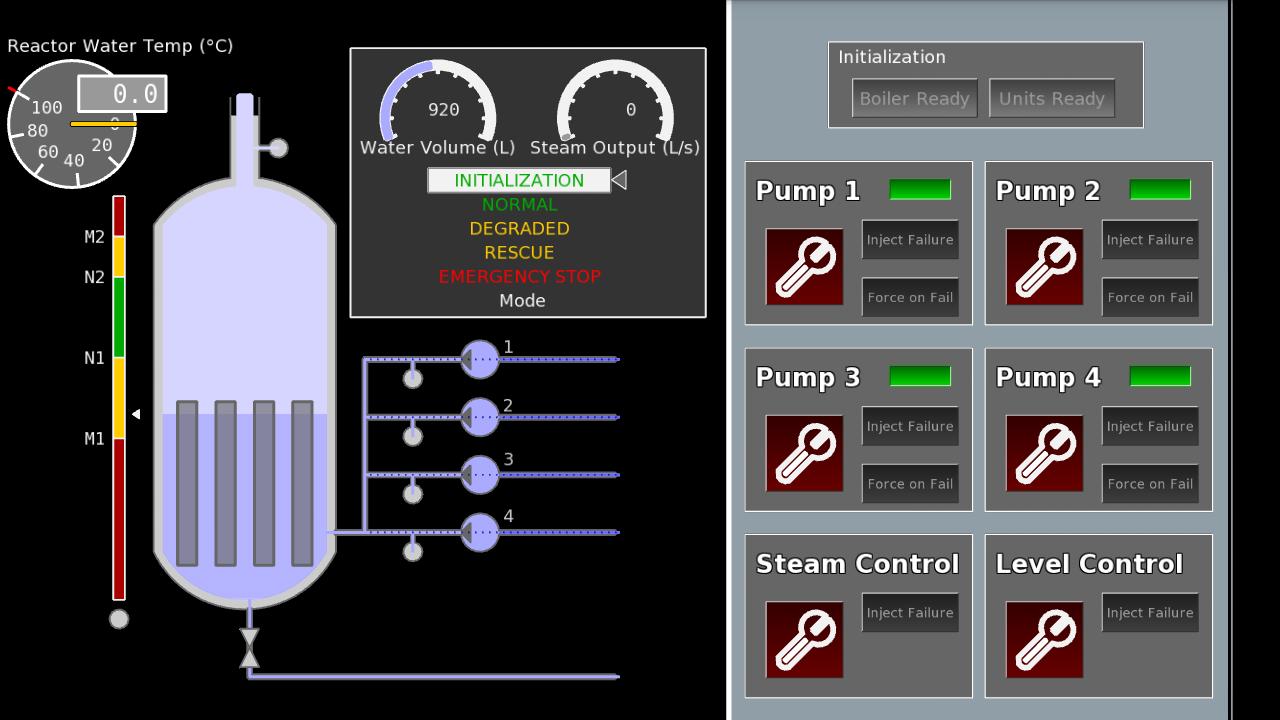

Панель управления паровым котлом Scade разделена на две отдельные части:

- Правильная часть позволяет контролировать системную среду: инициализация системы, внедрение и ремонт сбоя (насосы, контроллер пара, контроллер уровня)

- Левая часть позволяет контролировать контроллер парового котла: уровень воды, температура воды, выходной выход, активацию насосов, контроль отказа и т. Д.

Инструкции:

- Нажмите на кнопку «Готово котла», чтобы запустить последовательность инициализации системы: 4 насоса заполняют резервуар для парового котла до минимального нормального уровня воды N1

- Затем нажмите на кнопку «Готово», чтобы завершить последовательность инициализации системы: 4 насоса заполняют резервуар для парового котла до максимального нормального уровня воды N2 и в то же время реактор воды начинает нагреваться, создавая пар и снижая уровень воды

- Когда система работает в режиме нормальной регуляции, насосы автоматически активируются для заполнения бака воды, когда достигнут минимальный нормальный уровень воды N1, до максимального нормального уровня воды N2

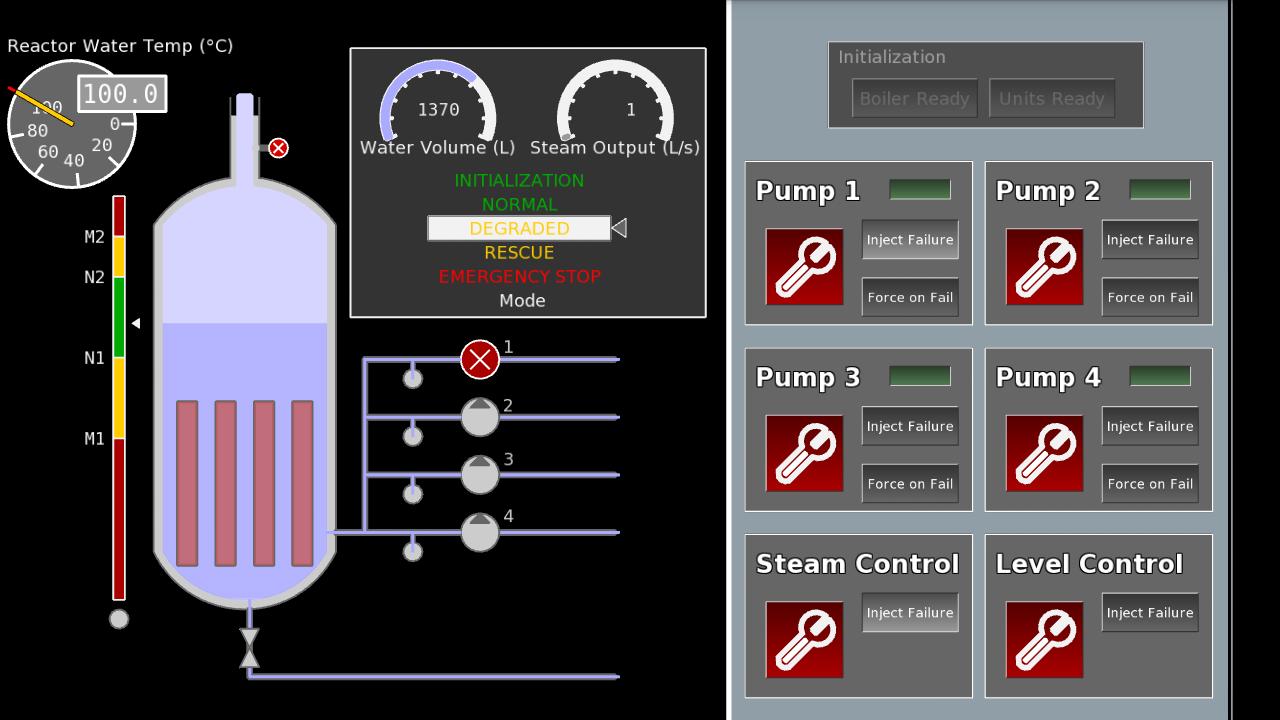

- Сбои могут быть введены в любое время пользователем для каждого насоса (1,2,3,4) через панель управления, используя кнопки «Инъективное сбой», но будут обнаружены системой только при активации насосов. После обнаружения сбоя системой пользователь может восстановить каждый насос, используя кнопки «Ремонт». Пользователь может вручную заставлять активацию насосов, используя кнопки «Сила на сбой».

- Отказ может быть введен в любое время пользователем для контроллера Steam и для контроллера уровня через панель управления с использованием соответствующих кнопок «инъекционных сбоев». Такие сбои автоматически обнаруживаются системой и могут быть отремонтированы в любое время, используя кнопки «Ремонт».

- Система управления паровым котлом автоматически остановится при достижении режима аварийной остановки
